จะทดสอบความต้านทานแรงกระแทกของสตั๊ดร็อดได้อย่างไร?

เฮ้! ในฐานะผู้จัดจำหน่ายสตั๊ดร็อด ฉันมีคำถามมากมายเกี่ยวกับวิธีทดสอบความต้านทานแรงกระแทกของสตั๊ดร็อด เป็นสิ่งสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งเมื่อคุณใช้ก้านเหล่านี้ในการใช้งานที่อาจเผชิญกับแรงกระแทกอย่างกะทันหันหรือการกระแทกอย่างหนัก ดังนั้น ฉันคิดว่าฉันจะแบ่งปันข้อมูลเชิงลึกในหัวข้อนี้

ก่อนอื่น มาทำความเข้าใจว่าทำไมการทดสอบความต้านทานแรงกระแทกของสตัดร็อดจึงมีความสำคัญ สตัดร็อดถูกนำมาใช้ในอุตสาหกรรมทุกประเภท ตั้งแต่การก่อสร้างไปจนถึงยานยนต์ ในการก่อสร้าง มักใช้เพื่อยึดส่วนประกอบโครงสร้างต่างๆ ไว้ด้วยกัน หากสตัดร็อดไม่สามารถทนต่อแรงกระแทกที่อาจเกิดขึ้นระหว่างแผ่นดินไหวหรือเหตุการณ์กะทันหันอื่นๆ ก็อาจทำให้โครงสร้างเสียหายได้ ในอุตสาหกรรมยานยนต์ สตัดร็อดถูกใช้ในเครื่องยนต์และชิ้นส่วนสำคัญอื่นๆ การขาดความต้านทานต่อแรงกระแทกอาจทำให้ชิ้นส่วนแตกหัก นำไปสู่การซ่อมแซมที่มีค่าใช้จ่ายสูงและอาจเป็นอันตรายต่อความปลอดภัย

ตอนนี้ เรามาเจาะลึกถึงวิธีต่างๆ ที่คุณสามารถทดสอบความต้านทานแรงกระแทกของสตัดร็อดกันดีกว่า

การทดสอบแรงกระแทกแบบชาร์ปี

วิธีหนึ่งที่พบบ่อยที่สุดคือการทดสอบแรงกระแทกแบบชาร์ปี การทดสอบนี้เกี่ยวข้องกับการทุบชิ้นงานที่มีรอยบากของสตัดร็อดด้วยค้อนลูกตุ้ม พลังงานที่ชิ้นงานดูดซับไว้ในระหว่างการแตกหักจะถูกวัด ซึ่งจะช่วยบ่งชี้ถึงความเหนียวและความต้านทานแรงกระแทกของวัสดุ

หากต้องการทดสอบแรงกระแทกแบบชาร์ปี คุณจะต้องมีสิ่งต่อไปนี้ ขั้นแรก คุณจะต้องมีเครื่องทดสอบแรงกระแทกแบบชาร์ปี เครื่องจักรเหล่านี้ได้รับการออกแบบมาเพื่อยึดชิ้นงานให้อยู่กับที่และปล่อยค้อนลูกตุ้มที่ความสูงและความเร็วที่กำหนด คุณจะต้องเตรียมตัวอย่างอย่างถูกต้องด้วย ชิ้นงานทดสอบควรมีขนาดเฉพาะและมีรอยบากรูปตัว V รอยบากมีความสำคัญเนื่องจากจะสร้างจุดรวมความเครียดซึ่งช่วยในการเริ่มต้นการแตกหัก

เมื่อคุณเตรียมทุกอย่างเรียบร้อยแล้ว ให้วางชิ้นงานทดสอบลงในเครื่องทดสอบแล้วปล่อยค้อนลูกตุ้ม ค้อนกระทบกับชิ้นงานทดสอบ และเครื่องจะวัดพลังงานที่ชิ้นงานดูดซับไว้ โดยทั่วไปผลลัพธ์จะรายงานเป็นจูล (J) ค่าการดูดซับพลังงานที่สูงขึ้นบ่งชี้ถึงความต้านทานแรงกระแทกที่ดีขึ้น

การทดสอบแรงกระแทกของไอโซด

อีกวิธีหนึ่งคือการทดสอบแรงกระแทกของไอโซด การทดสอบนี้คล้ายกับการทดสอบแรงกระแทกแบบชาร์ปี แต่มีความแตกต่างบางประการ ในการทดสอบแรงกระแทกแบบ Izod ชิ้นงานจะถูกจับในแนวตั้งและกระแทกด้วยค้อนลูกตุ้มที่ปลายด้านที่ว่าง ชิ้นงานทดสอบก็มีรอยบากเช่นกัน แต่รอยบากมักจะเป็นรูปตัวยูแทนที่จะเป็นรูปตัววี

การทดสอบแรงกระแทกของ Izod มักใช้กับวัสดุที่เปราะมากกว่าหรือมีความต้านทานแรงกระแทกต่ำกว่า เป็นวิธีที่ดีในการเปรียบเทียบวัสดุที่แตกต่างกันหรือวัสดุชนิดเดียวกันในปริมาณที่แตกต่างกัน เช่นเดียวกับการทดสอบแรงกระแทกแบบชาร์ปี ผลลัพธ์ของการทดสอบแรงกระแทกแบบ Izod จะถูกรายงานเป็นจูล

การทดสอบแรงกระแทกของน้ำหนักตก

การทดสอบแรงกระแทกของน้ำหนักตกเป็นอีกทางเลือกหนึ่ง ในการทดสอบนี้ ให้ปล่อยตุ้มน้ำหนักลงบนแกนสตัดจากความสูงที่กำหนด น้ำหนักอาจเป็นบล็อกแข็งหรือค้อนรูปทรงก็ได้ ความสูงที่น้ำหนักลดลงสามารถปรับได้เพื่อจำลองระดับแรงกระแทกต่างๆ

หากต้องการทดสอบการกระแทกของน้ำหนักหยด คุณจะต้องมีเครื่องทดสอบน้ำหนักหยด เครื่องนี้ช่วยให้คุณควบคุมความสูงและน้ำหนักของการตกได้ คุณจะต้องเตรียมตัวอย่างแกนแกนด้วย ชิ้นงานทดสอบควรมีขนาดและรูปร่างเฉพาะ และควรยึดให้อยู่กับที่อย่างแน่นหนาในระหว่างการทดสอบ

ในระหว่างการทดสอบ น้ำหนักจะลดลงไปที่แกนแกน และสังเกตการเสียรูปหรือการแตกหักของแกน ผลลัพธ์นี้สามารถนำไปใช้ในการกำหนดความสูงหรือน้ำหนักขั้นต่ำที่จำเป็นในการทำให้เกิดความเสียหายต่อสตัดร็อดในระดับหนึ่ง ข้อมูลนี้สามารถใช้เพื่อประเมินความต้านทานแรงกระแทกของก้านวัดและพิจารณาว่าตรงตามข้อกำหนดของการใช้งานเฉพาะหรือไม่

การทดสอบแรงกระแทกแรงดึง

การทดสอบแรงดึงกระแทกนั้นแตกต่างจากการทดสอบอื่นๆ ที่เราพูดถึงเล็กน้อย ในการทดสอบนี้ จะมีการจ่ายแรงดึงไปที่สตัดร็อดในขณะที่ถูกกระแทก การทดสอบนี้ออกแบบมาเพื่อจำลองสภาวะที่สตัดร็อดอาจเผชิญในการใช้งานจริง ซึ่งอาจอยู่ภายใต้แรงตึงและยังเผชิญกับแรงกระแทกอีกด้วย

หากต้องการทดสอบแรงดึงกระแทก คุณจะต้องมีเครื่องทดสอบพิเศษที่สามารถใช้ได้ทั้งแรงดึงและการกระแทก ชิ้นงานจะถูกจับไว้ในเครื่อง และรับแรงดึง จากนั้น กระแทกเข้ากับชิ้นงานทดสอบ ไม่ว่าจะด้วยค้อนหรือกระสุนปืน เครื่องจักรจะตรวจวัดโหลดและการเสียรูปของชิ้นงานในระหว่างการทดสอบ และผลที่ได้สามารถนำไปใช้ในการประเมินความต้านทานแรงกระแทกของแท่งวัดภายใต้ความเค้นดึงได้

ปัจจัยที่ส่งผลต่อความต้านทานแรงกระแทก

มีหลายปัจจัยที่อาจส่งผลต่อความต้านทานแรงกระแทกของแกนสตัด ปัจจัยที่สำคัญที่สุดประการหนึ่งคือวัสดุของก้าน วัสดุแต่ละชนิดมีระดับความเหนียวและความเหนียวต่างกัน ซึ่งอาจส่งผลต่อความสามารถในการดูดซับพลังงานระหว่างการกระแทก ตัวอย่างเช่น โดยทั่วไปแกนแท่งเหล็กจะทนต่อแรงกระแทกได้ดีกว่าแกนแกนอะลูมิเนียม เนื่องจากเหล็กมีความแข็งแรงและความเหนียวสูงกว่า

การอบชุบด้วยความร้อนของสตัดร็อดยังส่งผลกระทบอย่างมีนัยสำคัญต่อความต้านทานแรงกระแทกอีกด้วย การอบชุบด้วยความร้อนสามารถเปลี่ยนโครงสร้างจุลภาคของวัสดุ ซึ่งอาจส่งผลต่อคุณสมบัติทางกล ตัวอย่างเช่น การชุบแข็งและการอบคืนตัวสามารถเพิ่มความแข็งแรงและความเหนียวของแกนแกนเหล็ก ทำให้ทนทานต่อแรงกระแทกได้มากขึ้น

ขนาดและรูปร่างของสตัดร็อดยังส่งผลต่อความต้านทานแรงกระแทกอีกด้วย โดยทั่วไปแล้วแท่งที่มีเส้นผ่านศูนย์กลางใหญ่กว่าจะทนต่อแรงกระแทกได้ดีกว่าแท่งที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากมีวัสดุในการดูดซับพลังงานของการกระแทกมากกว่า รูปร่างของก้านยังส่งผลต่อการกระจายความเค้นระหว่างการกระแทก ซึ่งอาจส่งผลต่อความสามารถในการทนต่อแรงกระแทกได้

บทสรุป

การทดสอบความต้านทานแรงกระแทกของสตัดร็อดเป็นขั้นตอนสำคัญในการรับรองคุณภาพและความเหมาะสมสำหรับการใช้งานเฉพาะด้าน มีหลายวิธีให้เลือก รวมถึงการทดสอบแรงกระแทกแบบชาร์ปี การทดสอบแรงกระแทกแบบ Izod การทดสอบแรงกระแทกน้ำหนักตก และการทดสอบแรงกระแทกแรงดึง แต่ละวิธีมีข้อดีและข้อเสียของตัวเอง และการเลือกวิธีการจะขึ้นอยู่กับข้อกำหนดเฉพาะของการใช้งาน

ในฐานะซัพพลายเออร์สตัดร็อด ฉันนำเสนอสตัดร็อดคุณภาพสูงหลากหลายประเภทที่ออกแบบมาเพื่อตอบสนองความต้องการของอุตสาหกรรมที่แตกต่างกัน หากคุณสนใจซื้อสตัดร็อด หรือหากคุณมีคำถามใดๆ เกี่ยวกับการทดสอบความต้านทานแรงกระแทก โปรด [ติดต่อฉันเพื่อขอใบเสนอราคาโดยละเอียดและหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ] ฉันยินดีให้ความช่วยเหลือเสมอ!

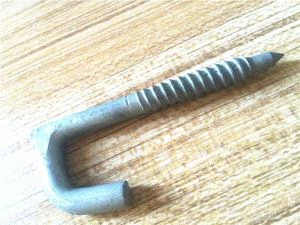

หากคุณกำลังมองหาอุปกรณ์ยึดอื่นๆ ที่เกี่ยวข้อง คุณอาจสนใจสินค้าของเราบอลอาย-ก้านกราวด์ชุบสังกะสี, และตะขอเกี่ยวสกรูไม้ ตะขอเสา- ผลิตภัณฑ์เหล่านี้ยังได้รับการทดสอบอย่างรอบคอบเพื่อให้มั่นใจในคุณภาพและประสิทธิภาพ

อ้างอิง

• มาตรฐาน ASME เกี่ยวกับรัด
• มาตรฐานสากล ASTM สำหรับการทดสอบแรงกระแทก
• "วัสดุศาสตร์และวิศวกรรมศาสตร์: บทนำ" โดย William D. Callister Jr. และ David G. Rethwisch
